Здравствуйте друзья.
Пытался гуглить, то так и не нашел проекта в интернете, кто ставил бы себе корректор фар на Тойота секвойя первого поколения (2001-2007)

Первым шагом, я планирую установить ручной электрический корректор фар!
Вторым шагом уже к ручному корректору если все удачно сложится буду прикручивать автоматический корректор.

Вроде бы казалось все просто, пока не посмотришь на фару и на место, где она регулируется по высоте.

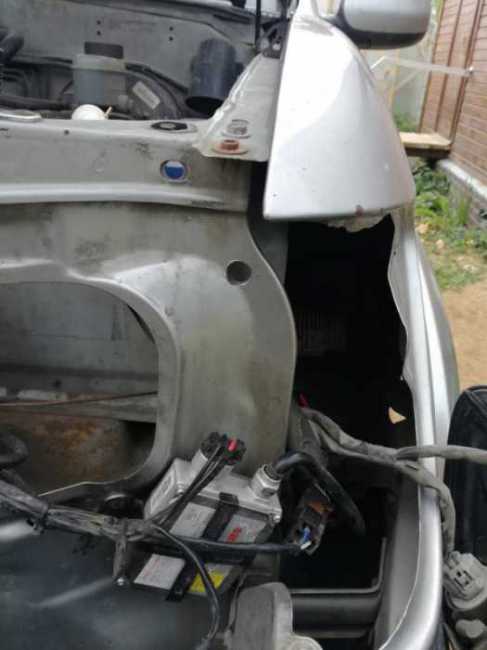

Между фарой и кузовом очень мало места и электромотор там установить не выйдет!
Фара регулируется по высоте в верхней внешней точке, и она целиком двигается вверх и вниз, тем самым регулируя пучек света.

Пришлось подумать.
Придамалось все само, когда снял габарит.
Можно установить мотор рядом с габаритом, просверлить дырку для тяги, удленнить ее и прикрутиь к резьбе фары.

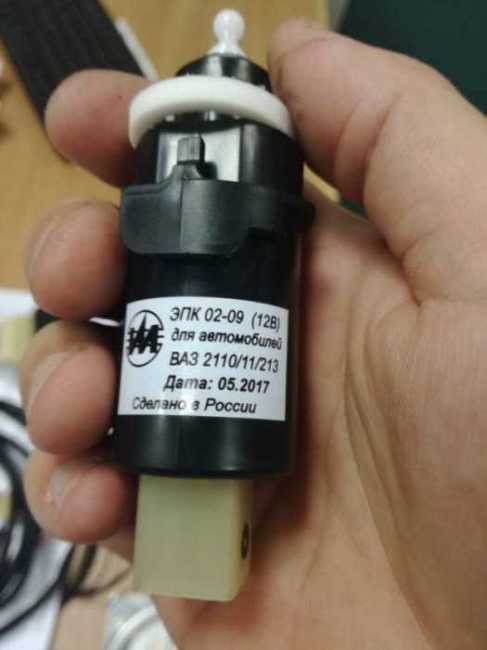

Решено заказать вот такой корректор в сборе. стоить на данный момент около 2500р
ЭМКФ-11


Далее буду описывать процесс установки вместе с фото!

Задавайте вопросы!
Записан

Yurandex

  • Administrator
  • Sr. Member
  • *****
  • Карма: +7/-0
  • Сообщений: 294
  • Toyota Sequoia I - 2002

И так! В итоге получилось все!
Пришлось поколхозить, но без этого никак!

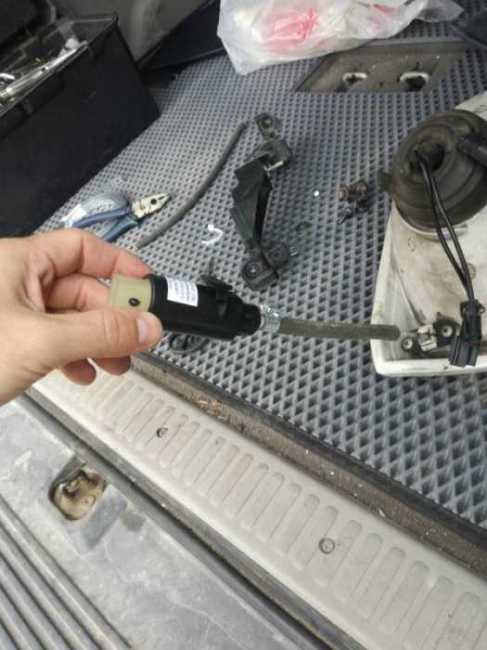

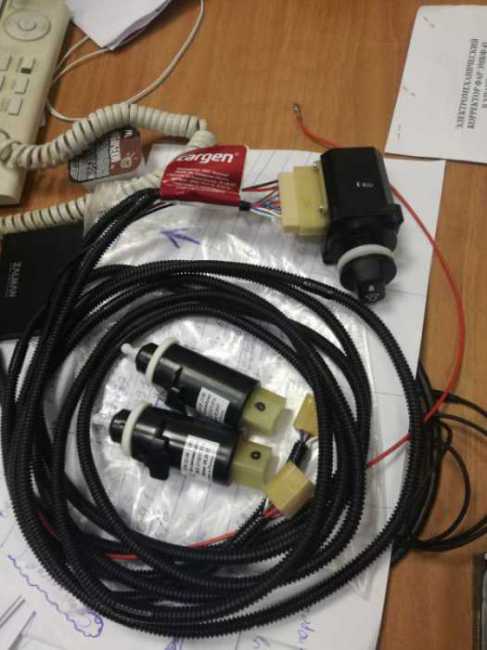

Пришел корректор в сборе. Выглядит так:

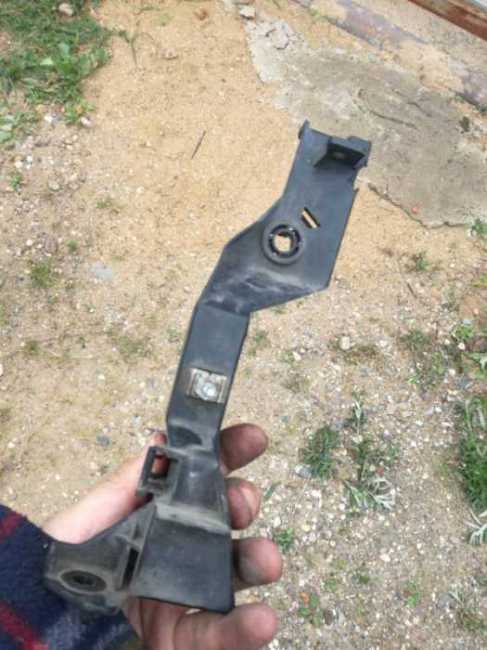

Берем, снимаем габарит, снимаем фару, с фары откручиваем пластиковый кронштейн
и рассверливаем дырку по всему диаметру:


Берем и сверлим дырку в телевизоре


Покупаем бензошланги и хомуты! Бензошланг накручиваем на болт регулятора высоты фары, примеряем по месту, отрезаем лишнее, внутрь наливаем жидких гвоздей и запихиваем шуруп со спиленной головкой, оставляем дырку около 1 см для запихивания головки моторчика регулятора!

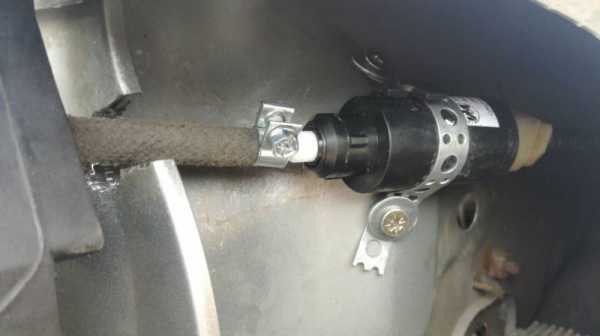

Сверлим дырки, Прикручиваем моторы, крепим шланг стяжками к шару!

И так делаем с другой стороной!

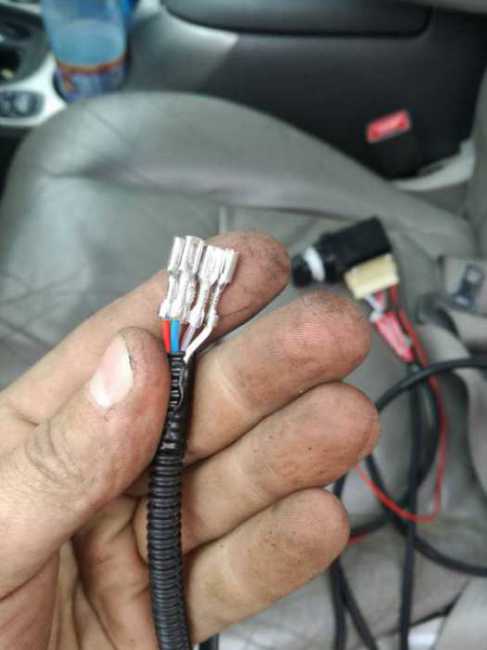

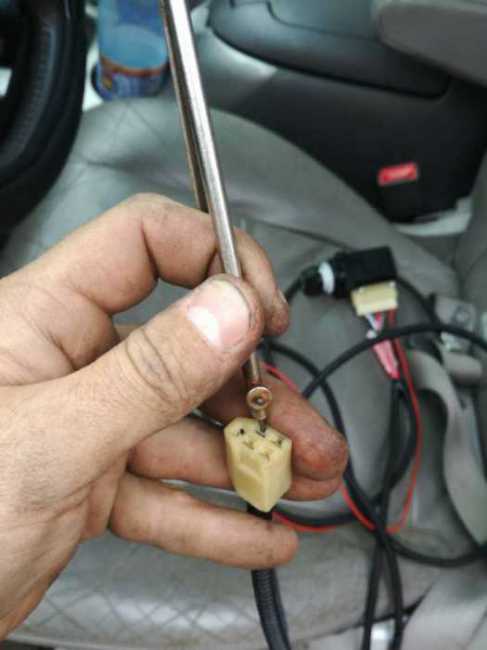

Далее тянем косу (проводку). Разбираем разъемы моторов, и запоминаем какой провод куда!


Из под капота просовываем протяжку в салон, крепим изолентой и тянем на себя!
Пропихиваем проводка в крыло, вытаскиваем рядом с мотором и собираем разъемы!

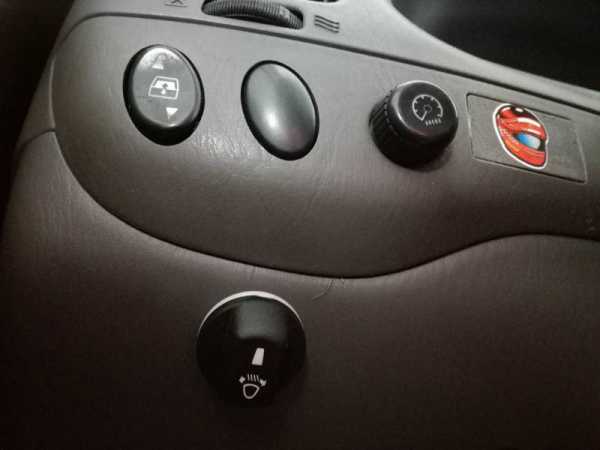

Сверлим дырку для блока регулировки, и устанавливаем его:

Все!

Вот пример видео:



« Последнее редактирование: Сентябрь 05, 2017, 11:32:36 am от Yurandex »
Записан

Shurik_designer

  • Full Member
  • ***
  • Карма: +5/-0
  • Сообщений: 202
  • Баобаб Limited, 2002

Зачот!
Цитировать
Из под капота просовываем протяжку в салон
Можно тут подробнее? Через какое отверстие протягивал?
Записан
Жлоб я - хобби у меня такое ))

Yurandex

  • Administrator
  • Sr. Member
  • *****
  • Карма: +7/-0
  • Сообщений: 294
  • Toyota Sequoia I - 2002

Зачот!
Цитировать
Из под капота просовываем протяжку в салон
Можно тут подробнее? Через какое отверстие протягивал?

Если кнопка нужна со стороны водителя, то протягиваем через дырку, там где водитель!
Записан

WhiteWolf

  • Full Member
  • ***
  • Карма: +2/-0
  • Сообщений: 112

Пару вопросов: Где на пластиковом рычаге дыру рассверливал, Зачем саморез и можно фотку установленной фары без поворотника сделать? Если не лень конечно. А иак прикольно, молодец.
Записан

Yurandex

  • Administrator
  • Sr. Member
  • *****
  • Карма: +7/-0
  • Сообщений: 294
  • Toyota Sequoia I - 2002

На фото круглая большая дырка наверху.. там стояла сама регулировочная фиговина.. ее крутишь и болт двигал фару., теперь там высверлено и шланг проходит сквозъ эту дырку. и идет на регулятор
Записан

Yurandex

  • Administrator
  • Sr. Member
  • *****
  • Карма: +7/-0
  • Сообщений: 294
  • Toyota Sequoia I - 2002

Изменил трубочки резиновые, на жесткое соединение! Выточил на заводе.

Берем стержень фары и гнем, для того чтобы запараллелить с нашей жесткой направляющей



Вот так она будет выглядеть на фаре:



Выпилил вот такую штуку, внутри резъба




Вырезал кусок шпильки, на торце сделал под плоскую отвертку.



Одел на корректор, закрутил этот кусок шпильки и убрал тем самым люфт на шаре корректора.



Нарутил на фару и вот что вышло!
Работает прекрасно, все жестко, никаких болтаний и люфтов.



« Последнее редактирование: Октябрь 10, 2017, 02:06:01 pm от Yurandex »
Записан

Агроном

  • Newbie
  • *
  • Карма: +1/-0
  • Сообщений: 48

хороший отчет. и приблуда нужная, молоток!
Записан

Yurandex

  • Administrator
  • Sr. Member
  • *****
  • Карма: +7/-0
  • Сообщений: 294
  • Toyota Sequoia I - 2002

Еще один вариант проекта Корректор фар для Тойота Секвойя тут: http://sequoia-club.ru/index.php?topic=344.0
