Автор Тема: Замена штатной магнитоллы на Sequoia 2001-2006  (Прочитано 972 раз)

BaBoN

  • Global Moderator
  • Sr. Member
  • *****
  • Карма: +8/-0
  • Сообщений: 308
  • Sequoia Limited 2001 Canadka Москва

При замене штатной магнитолы основной проблемой было найти все нужные концы для подключения новой !
На Секвойях 1 поколения было 3 вида магнитолл
1- простая без потолочного DVD
2- простая с потолочным DVD
3- Система мультиплекс с штатной навигацией

У меня вариант 1 по этому расскажу как и что в итоге у меня все расключилось !
Штатная магнитола выдаёт цифровой сигнал на усилитель а он уже преобразуется и передаётся и распределяется на динамики ! В передних дверях у нас 3-х полосная система а в задних дверях 2-х полосная !
На передние двери усилитель стоит за магнитоллой и чуть ниже её ! Он выполняет еще и некую роль кроссовера ! При замене магнитоллы было принято решение удалить штатный усилитель т.к. Новое ГУ имеет свой усилитель ! Еще проблема в том что передние динамики (основные) имеют сопротивление 2.2 Ом а все остальное 4 Ом и новое ГУ рассчитана на работу с динамиками только 4 Ом ! По этому передние динамики тоже пришлось менять !

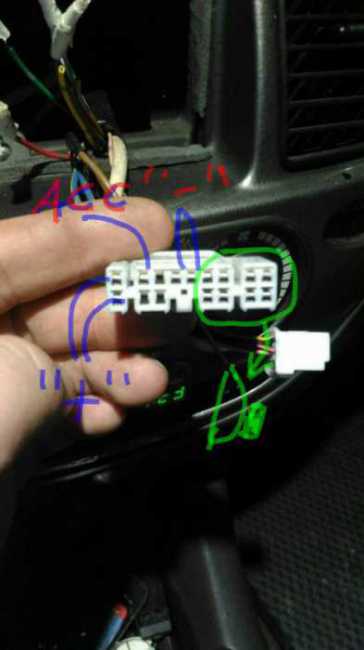

Подключение передних динамиков без штатного усилителя - находим разъём выходящий из усилителя как на фото
в Этом разъёме берем постоянный "+" и "-" их там по 2 провода каждого и тонкий провод это "АСС" (это "+" появляющийся при повороте ключа вообщем)
и в зеленом кружке 8 пинов это передние динамики и пищалки
Левая дверь :
Нижний динамик - зеленый(+) и голубой(-)
Верхняя пищалка - фиолетовый и розовый
Правая дверь :
Нижний динамик - желтый(-) и красный(+)
Верхняя пищалка - синий и салатовый провод

« Последнее редактирование: Декабрь 25, 2017, 01:13:43 am от BaBoN »
Записан

BaBoN

  • Global Moderator
  • Sr. Member
  • *****
  • Карма: +8/-0
  • Сообщений: 308
  • Sequoia Limited 2001 Canadka Москва
Re: Замена штатного магнитоллы на Sequoia 2001-2006
« Ответ #1 : Декабрь 25, 2017, 01:12:11 am »

Ну а теперь очередь задних динамиков ...
Я долго не мог найти на них выходы штатные ...
В итоге оказалось что на задние динамики идет еще один подобный усилитель и находится под центральным
подлокотником между передними креслами ! Снимается он довольно лехко - 2 винта внутри и 2 винта в районе подстаканников под декоративной накладкой подстаканников которая выдергивается без проблем !


достаём из усилка подобный разъём как и в верхнем и берем от туда выходы на задние динамики и тащим их к ГУ (мне потребовалось чуть меньше 3 м 2х жильного кабеля )



Задняя левая дверь : желтый (-) / черный (+)
Задняя правая дверь : красный (+) / бежевый (-)
В принципе и Всё ...
« Последнее редактирование: Декабрь 25, 2017, 01:18:52 am от BaBoN »
Записан

Yurandex

  • Administrator
  • Sr. Member
  • *****
  • Карма: +7/-0
  • Сообщений: 302
  • Toyota Sequoia I - 2002
Re: Замена штатной магнитоллы на Sequoia 2001-2006
« Ответ #2 : Декабрь 25, 2017, 10:54:21 am »

На будущее буду знать, как снимать этоу панель. Спасибо.
Надеюсь в будущем, ты выкинишь этот усилок а в то место придадишь современный и все динамики от него подключишь ))
Записан

BaBoN

  • Global Moderator
  • Sr. Member
  • *****
  • Карма: +8/-0
  • Сообщений: 308
  • Sequoia Limited 2001 Canadka Москва
Re: Замена штатной магнитоллы на Sequoia 2001-2006
« Ответ #3 : Декабрь 25, 2017, 12:04:15 pm »

Штатные усилки уже повытаскивал все ...
Записан

BaBoN

  • Global Moderator
  • Sr. Member
  • *****
  • Карма: +8/-0
  • Сообщений: 308
  • Sequoia Limited 2001 Canadka Москва
Re: Замена штатной магнитоллы на Sequoia 2001-2006
« Ответ #4 : Декабрь 25, 2017, 11:12:15 pm »

Кстати забыл упамянуть штатные передние верхние пищалки - подключил их параллельно новым передним динамикам т.к. они имеют свой фильтр частот (кроссовер) на одном из проводов и работают довольно таки не плохо ! К сожалению полярность их (которую надо соблюсти) не подскажу  точно т.к. в своих записях их не отобразил !
