Решил не спеша вникнуть в тему и заменить туманку на линзу.

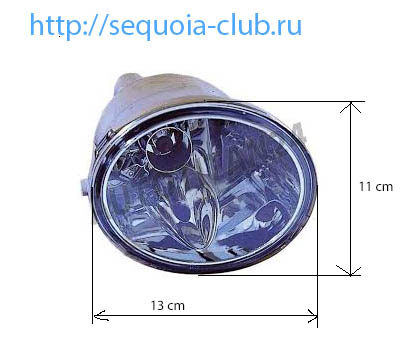

1. Измерил  туманку:

2. Накчал смотреть линзы закрытого типа и обнаружил, что к нам спокойно можно установить линзу максимального размера в 3 дюйма. Самые большае линзы диаметра 8см (80мм)

Нашел пару вариантов.
1. Би-модуль для ПТФ Optima Waterproof Lens 3.0" под лампу H11 (90 мм)
http://xenon-russia.ru/bi_linza/lens-ip65-3-0_1.html

2. УНИВЕРСАЛЬНЫЙ БИ-МОДУЛЬ ДЛЯ ПТФ M612 CARPROFI WATERPROOF 3.0" H11 (ДЛЯ ПРОТИВОТУМАННЫХ ФАР)
https://carprofi-online.ru/biksenonovye-linzy/biksenonovye-moduli/cp-ptf-m612-3-0

Характеристики:
Под лампу   H11
Входящее напряжение   12-16V
Диаметр линзы   3.0 дюйма (80мм)
Размеры модуля   высота 80мм, ширина 90мм, длина 141мм


Народ, может кто предложит еще варианты?
Или может знает кто по этим линзам инфу? как работают?


Далее будет задача установить их и придумать решение, чтобы убрать дырки, которые останутся вокруг линзы. А это по сантиметру с копейками снизу и сверху и по два сантиметра справа и слева....
 Если есть опыт, то с удовольстивем выслушаю вариант затыкания дырок.

Далее нашел на али экспрессе разъемы hb4 и  h11, по 60 рублей за пару. Сделаю переходник, чтобы не крамсать родную проводку.

Жду ответов :)


« Последнее редактирование: Март 03, 2018, 12:13:30 am от Yurandex »
Записан

BaBoN

  • Global Moderator
  • Sr. Member
  • *****
  • Карма: +8/-0
  • Сообщений: 307
  • Sequoia Limited 2001 Canadka Москва

А такие не думал впихнуть ? Правда ценник у них около 10 за комплект (((
http://www.morimotohid.com/led-fog-lights/toyota-oval-morimoto-xb-led.html
Записан

Yurandex

  • Administrator
  • Sr. Member
  • *****
  • Карма: +7/-0
  • Сообщений: 301
  • Toyota Sequoia I - 2002

не не не не не!
Спасиб. Во первых это LED.
А LED как мы выяснили, это зло.
Я нацелен на галоген. Ну или ксенон.. как пойдет.
И самое главное, чтобы можно было 4 дальних включить!! 2 говловных и 2 нижних!
Записан

BaBoN

  • Global Moderator
  • Sr. Member
  • *****
  • Карма: +8/-0
  • Сообщений: 307
  • Sequoia Limited 2001 Canadka Москва

Ну тогда под эти линзы бленды поищи ! Хром ободрать и в цвет покрасить ! Бленды разной бывают же формы
« Последнее редактирование: Март 06, 2018, 09:43:15 am от BaBoN »
Записан

Yurandex

  • Administrator
  • Sr. Member
  • *****
  • Карма: +7/-0
  • Сообщений: 301
  • Toyota Sequoia I - 2002

И так продолжим. Линзы закрытого типа 3 дюйма все имеют тип цоколя h11
У нас идут на туманки цоколь HB4
Переходников готовых не нашел, но нашел отдельно разъем Н11



 и переходник с HB4 на разъем ксенона.

Как на фото отрезаем лишнеее и прикручиваем разъем н11.
Все переходник готов и разъем не надо отрезать!!!

Я заказал тут:
https://ru.aliexpress.com/item/2pcs-H8-H11-Wiring-Harness-Socket-Female-Adapter-Car-Auto-Wire-Connector-Cable-Plug-For-HID/32777530638.html?spm=a2g0s.9042311.0.0.xP0c8L

и тут:
https://ru.aliexpress.com/item/2Pcs-9006-HB4-Wire-Harness-HID-Xenon-Power-Cable-Connector-Ballast-Socket-HID-Wiring-Adapter-Conversion/32740344833.html?spm=a2g0s.9042311.0.0.xP0c8L


Далее, чтобы управлять шторкой, надо запараллелить управление верхними и нижними шторками. Чото разъема такого как на шторках не нашел, поэтому купил какойто универсальный двух контактный!


https://ru.aliexpress.com/item/30cm-JST-SM-2-Pin-Plug-Male-And-Female-Wire-Connector-No-Need-Soldering-5-set/32419836527.html?spm=a2g0s.9042311.0.0.xP0c8L

Заказзали. ждемю Будем собирать!


Записан

BaBoN

  • Global Moderator
  • Sr. Member
  • *****
  • Карма: +8/-0
  • Сообщений: 307
  • Sequoia Limited 2001 Canadka Москва

Думаю проще всего будет линзу в птф запихнуть ... и доп защита для линзы в виде стекла штатной птф будет ... и с эстетикой проще ...
Записан

Yurandex

  • Administrator
  • Sr. Member
  • *****
  • Карма: +7/-0
  • Сообщений: 301
  • Toyota Sequoia I - 2002

Уже такое делали!
Не устраивает вот что:
1. влазит всего лишь 2.5 дюйма, а 2.5 считай вообще не светит по сравнению с 3 дюймами!
2. надо распилить изнутри половину туманки, как как она сплющенная и изгибается. Дальше сидеть и часами из холодной сварки залеплять напиленные дырки.
3. Выстроить правильно, и туманку еще закрепить.. она сама по себе болтается как говно.

Так что Решено уже все:
1. возьму нормальную внешние 3 дюймовые линзы с крепежом!
2. возьму маски овальные под размер. уже нашел.
3. купил разъем под цоколь лампы и делаю просто переходник.
4. Цепляю питание шторки на питание шторки от головного света!
5. переделываю проводку для независимого включения туманок. Как переделать проводку для Секвойи и Тундры с DRL, можно посмотреть тут: http://sequoia-club.ru/index.php?topic=307.msg1101#msg1101
« Последнее редактирование: Март 16, 2018, 04:02:39 pm от Yurandex »
Записан

Yurandex

  • Administrator
  • Sr. Member
  • *****
  • Карма: +7/-0
  • Сообщений: 301
  • Toyota Sequoia I - 2002

Получилось вот так:

Записан

Yurandex

  • Administrator
  • Sr. Member
  • *****
  • Карма: +7/-0
  • Сообщений: 301
  • Toyota Sequoia I - 2002

Добавил к переходнику основных фар Тойота Секвойя разъем для подключения нижних Би-линзованных  ПТФ.
Вот так его подключил:

Вот что вышло:
« Последнее редактирование: Апрель 05, 2018, 11:26:51 am от Yurandex »
Записан

BeeL@N

  • Newbie
  • *
  • Карма: +1/-0
  • Сообщений: 7

Примерял линзы 2,7" (69 мм) Шо-ми в отверстие ПТФ. Маловато будет. Очень много пространства, линзы 3", думаю тоже много не закроют. Тут два варианта на мой взгляд:
1. Мастырить линзу, мастырить декоративные накладки для закрывания щелей. В этом варианте наиболее сложным уверен будет - придумать крепление+регулировку линзы, чтобы надежно и прочно;
2. Это раздерибанить штатную ПТФ и вкрутить линзу по аналогии с фарами головного света. Тут плюс то, что корпус ПТФ уже будет закреплен и присутствует функционал механической регулировки наклона ПТФ. Но ввиду увеличения массы ПТФ ввиду тяжеловатой линзы, крепление нужно будет усисливать.

Думаю над вариантом декоративной крышки "антищель")), поиск подручного доступного материаля для выпиливания/лепки...........
IMG_20180416_105801.jpgIMG_20180416_105916.jpgIMG_20180416_110033.jpgIMG_20180416_110302.jpgIMG_20180416_111144.jpg
Записан

WhiteWolf

  • Full Member
  • ***
  • Карма: +2/-0
  • Сообщений: 114

Так просто линза в корпус ПТФ не встанет, есть опыт и личный и умельца с дружественного сайта. Много попилить придется и потом дыры закрывать. У фары нижняя часть плоская и внутрь.
Записан

Yurandex

  • Administrator
  • Sr. Member
  • *****
  • Карма: +7/-0
  • Сообщений: 301
  • Toyota Sequoia I - 2002

Обрати внимание на то что линзу буду сьавить не в птф, а отдельно. Просто закрытые линзы. Смотри выше
Записан

BeeL@N

  • Newbie
  • *
  • Карма: +1/-0
  • Сообщений: 7

Обрати внимание на то что линзу буду сьавить не в птф, а отдельно. Просто закрытые линзы. Смотри выше

Отдельно? Это рядом с штатной ПТФ, или заместо штатной?
Записан

Yurandex

  • Administrator
  • Sr. Member
  • *****
  • Карма: +7/-0
  • Сообщений: 301
  • Toyota Sequoia I - 2002

За место  штатной конечно.
Записан

Yurandex

  • Administrator
  • Sr. Member
  • *****
  • Карма: +7/-0
  • Сообщений: 301
  • Toyota Sequoia I - 2002

И так, установил линзы в отверстия для ПТФ.
По времени заняло долго.
Вероятно я медленный...  За два захода вышло в сумме 15 часов!

Купил на али за 3100р пару линз с креплениями. Закрытые линзы 3 дюйма
https://ru.aliexpress.com/item/2x-Universal-HID-Bi-xenon-Fog-Lights-Projector-Lens-Driving-Lamps-Retrofit-For-Ford-Honda-CRV/32822221656.html?spm=a2g0s.9042311.0.0.USH4xp

Купил маски:
https://ru.aliexpress.com/item/3-inches-smax-projector-lens-shrouds-mask-lens-Tiguan-shroud-Mask-LHD-RHD-hid-headlight-projector/32855008724.html?spm=a2g0s.9042311.0.0.USH4xp

Купил  диодные лампы двухцветные:
https://ru.aliexpress.com/item/YHKOMS-Car-Headlight-H4-LED-H7-LED-Bulb-3000K-6000K-H1-H3-H8-H11-9005-HB3/32830701333.html?spm=a2g0s.9042311.0.0.USH4xp
Сразу скажу, еще не до конца не дотестил. Но пока видно, что эти лампы в фокус этой линзы не попадают.. Поднастрою и попозже станет ясно стоило их брать или нет...

Маски налазят, но защелкивания там нет, так как все маски на открытые линзы сделаны. А тут пазов нету! Поэтому на клей тупо садим маски на линзу. Клей который клеит пластики.

И так:  Снимаем бампер.  Минут 15 он снимается и 10 ставится.
Вот ссылка. Как снять бампер: http://sequoia-club.ru/index.php?topic=330.0

Далее я нашел на земле, на даче херовины из котоых молотком сделал уголки.
Слева эти хреновины, а справа уже уголки готовые.
Можно просто купить уголки, пометить и просверлить в них дырки.

Берем эти уголки, примеряем к ушам линзы, сверлим, расширяем дырки, вкручиваем болты к этим ушам.


Потом примеряем это все! Правый угол в одну сторону с ухом смотрят, левый в другую, так входит плотно и болты для затягивания ушей к линзе находятся ровно на против дырок в пластике, чтобы вставлять шестигранник и регулировать высоту





Шестигранник вставляем и видим что все ништяк вставляется и можно регулировать наклон линз!

« Последнее редактирование: Май 03, 2018, 03:24:12 pm от Yurandex »
Записан

Yurandex

  • Administrator
  • Sr. Member
  • *****
  • Карма: +7/-0
  • Сообщений: 301
  • Toyota Sequoia I - 2002

Ставим точки карандашом, вытскиваем линзы и откручиваем уголки от ушей линзы. Сверлим дырки по точкам  в пластике, ставим уголки и вкручиваем болты.



Примеряем опять линзу. Вставляем линзу с ушами и закручиваем болты к ушам

Смотрим, что сопоставилось все с дыркой в пластике, в которую крепилась штатная туманка.

Клеим маску на клей по пластику.

Красим паралельно ржавый усилитель бампера

Проверяем, что горит. Делаем также вторую линзу, ставим бампер на место


Записан

Yurandex

  • Administrator
  • Sr. Member
  • *****
  • Карма: +7/-0
  • Сообщений: 301
  • Toyota Sequoia I - 2002

В принципе рассказ окончен.
Потом у стенки становимся и настраиваем по нужной на высоте.

Слева ТУМАНКА штатная, справа линза 3 дюйма в маске.



THE END
