При замене штатной магнитолы основной проблемой было найти все нужные концы для подключения новой !
На Секвойях 1 поколения было 3 вида магнитолл
1- простая без потолочного DVD
2- простая с потолочным DVD
3- Система мультиплекс с штатной навигацией
У меня вариант 1 по этому расскажу как и что в итоге у меня все расключилось !
Штатная магнитола выдаёт цифровой сигнал на усилитель а он уже преобразуется и передаётся и распределяется на динамики ! В передних дверях у нас 3-х полосная система а в задних дверях 2-х полосная !
На передние двери усилитель стоит за магнитоллой и чуть ниже её ! Он выполняет еще и некую роль кроссовера ! При замене магнитоллы было принято решение удалить штатный усилитель т.к. Новое ГУ имеет свой усилитель ! Еще проблема в том что передние динамики (основные) имеют сопротивление 2.2 Ом а все остальное 4 Ом и новое ГУ рассчитана на работу с динамиками только 4 Ом ! По этому передние динамики тоже пришлось менять !

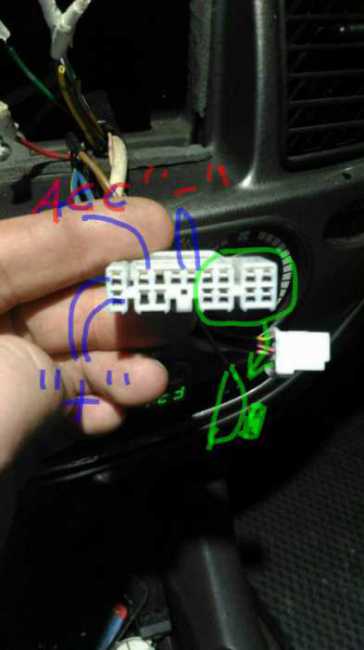

Подключение передних динамиков без штатного усилителя - находим разъём выходящий из усилителя как на фото
в Этом разъёме берем постоянный "+" и "-" их там по 2 провода каждого и тонкий провод это "АСС" (это "+" появляющийся при повороте ключа вообщем)
и в зеленом кружке 8 пинов это передние динамики и пищалки
Левая дверь :
Нижний динамик - зеленый(+) и голубой(-)
Верхняя пищалка - фиолетовый и розовый
Правая дверь :
Нижний динамик - желтый(-) и красный(+)
Верхняя пищалка - синий и салатовый провод
