Тема: Линзы на место противотуманных фар в Тойота Секвойя (Прочитано 20685 раз)

Yurandex · « : Март 02, 2018, 11:59:32 pm »

Решил не спеша вникнуть в тему и заменить туманку на линзу.

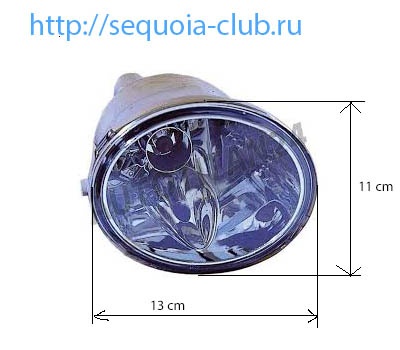

1. Измерил туманку:

2. Накчал смотреть линзы закрытого типа и обнаружил, что к нам спокойно можно установить линзу максимального размера в 3 дюйма. Самые большае линзы диаметра 8см (80мм)

Нашел пару вариантов.
1. Би-модуль для ПТФ Optima Waterproof Lens 3.0" под лампу H11 (90 мм)

http://xenon-russia.ru/bi_linza/lens-ip65-3-0_1.html

2. УНИВЕРСАЛЬНЫЙ БИ-МОДУЛЬ ДЛЯ ПТФ M612 CARPROFI WATERPROOF 3.0" H11 (ДЛЯ ПРОТИВОТУМАННЫХ ФАР)

https://carprofi-online.ru/biksenonovye-linzy/biksenonovye-moduli/cp-ptf-m612-3-0

Характеристики:
Под лампу   H11
Входящее напряжение   12-16V
Диаметр линзы   3.0 дюйма (80мм)
Размеры модуля   высота 80мм, ширина 90мм, длина 141мм

Народ, может кто предложит еще варианты?
Или может знает кто по этим линзам инфу? как работают?

Далее будет задача установить их и придумать решение, чтобы убрать дырки, которые останутся вокруг линзы. А это по сантиметру с копейками снизу и сверху и по два сантиметра справа и слева....
Если есть опыт, то с удовольстивем выслушаю вариант затыкания дырок.

Далее нашел на али экспрессе разъемы hb4 и h11, по 60 рублей за пару. Сделаю переходник, чтобы не крамсать родную проводку.

Жду ответов

BaBoN · « **Ответ #1 :** Март 05, 2018, 12:54:07 pm »

А такие не думал впихнуть ? Правда ценник у них около 10 за комплект (((
http://www.morimotohid.com/led-fog-lights/toyota-oval-morimoto-xb-led.html

Yurandex · « **Ответ #2 :** Март 05, 2018, 04:15:58 pm »

не не не не не!
Спасиб. Во первых это LED.
А LED как мы выяснили, это зло.
Я нацелен на галоген. Ну или ксенон.. как пойдет.
И самое главное, чтобы можно было 4 дальних включить!! 2 говловных и 2 нижних!

BaBoN · « **Ответ #3 :** Март 06, 2018, 08:55:15 am »

Ну тогда под эти линзы бленды поищи ! Хром ободрать и в цвет покрасить ! Бленды разной бывают же формы

Yurandex · « **Ответ #4 :** Март 10, 2018, 09:32:33 pm »

И так продолжим. Линзы закрытого типа 3 дюйма все имеют тип цоколя h11
У нас идут на туманки цоколь HB4
Переходников готовых не нашел, но нашел отдельно разъем Н11

и переходник с HB4 на разъем ксенона.

Как на фото отрезаем лишнеее и прикручиваем разъем н11.
Все переходник готов и разъем не надо отрезать!!!

Я заказал тут:
https://ru.aliexpress.com/item/2pcs-H8-H11-Wiring-Harness-Socket-Female-Adapter-Car-Auto-Wire-Connector-Cable-Plug-For-HID/32777530638.html?spm=a2g0s.9042311.0.0.xP0c8L

и тут:
https://ru.aliexpress.com/item/2Pcs-9006-HB4-Wire-Harness-HID-Xenon-Power-Cable-Connector-Ballast-Socket-HID-Wiring-Adapter-Conversion/32740344833.html?spm=a2g0s.9042311.0.0.xP0c8L

Далее, чтобы управлять шторкой, надо запараллелить управление верхними и нижними шторками. Чото разъема такого как на шторках не нашел, поэтому купил какойто универсальный двух контактный!

https://ru.aliexpress.com/item/30cm-JST-SM-2-Pin-Plug-Male-And-Female-Wire-Connector-No-Need-Soldering-5-set/32419836527.html?spm=a2g0s.9042311.0.0.xP0c8L

Заказзали. ждемю Будем собирать!

BaBoN · « **Ответ #5 :** Март 15, 2018, 11:16:05 am »

Думаю проще всего будет линзу в птф запихнуть ... и доп защита для линзы в виде стекла штатной птф будет ... и с эстетикой проще ...

Yurandex · « **Ответ #6 :** Март 15, 2018, 11:53:22 am »

Уже такое делали!
Не устраивает вот что:
1. влазит всего лишь 2.5 дюйма, а 2.5 считай вообще не светит по сравнению с 3 дюймами!
2. надо распилить изнутри половину туманки, как как она сплющенная и изгибается. Дальше сидеть и часами из холодной сварки залеплять напиленные дырки.
3. Выстроить правильно, и туманку еще закрепить.. она сама по себе болтается как говно.

Так что Решено уже все:
1. возьму нормальную внешние 3 дюймовые линзы с крепежом!
2. возьму маски овальные под размер. уже нашел.
3. купил разъем под цоколь лампы и делаю просто переходник.
4. Цепляю питание шторки на питание шторки от головного света!
5. переделываю проводку для независимого включения туманок. Как переделать проводку для Секвойи и Тундры с DRL, можно посмотреть тут: http://sequoia-club.ru/index.php?topic=307.msg1101#msg1101

Yurandex · « **Ответ #7 :** Март 26, 2018, 12:17:31 am »

Получилось вот так:

Yurandex · « **Ответ #8 :** Апрель 05, 2018, 11:25:16 am »

Добавил к переходнику основных фар Тойота Секвойя разъем для подключения нижних Би-линзованных ПТФ.
Вот так его подключил:

Вот что вышло:

BeeL@N · « **Ответ #9 :** Апрель 16, 2018, 11:33:49 am »

Примерял линзы 2,7" (69 мм) Шо-ми в отверстие ПТФ. Маловато будет. Очень много пространства, линзы 3", думаю тоже много не закроют. Тут два варианта на мой взгляд:
1. Мастырить линзу, мастырить декоративные накладки для закрывания щелей. В этом варианте наиболее сложным уверен будет - придумать крепление+регулировку линзы, чтобы надежно и прочно;
2. Это раздерибанить штатную ПТФ и вкрутить линзу по аналогии с фарами головного света. Тут плюс то, что корпус ПТФ уже будет закреплен и присутствует функционал механической регулировки наклона ПТФ. Но ввиду увеличения массы ПТФ ввиду тяжеловатой линзы, крепление нужно будет усисливать.

Думаю над вариантом декоративной крышки "антищель")), поиск подручного доступного материаля для выпиливания/лепки...........

WhiteWolf · « **Ответ #10 :** Апрель 19, 2018, 08:26:11 pm »

Так просто линза в корпус ПТФ не встанет, есть опыт и личный и умельца с дружественного сайта. Много попилить придется и потом дыры закрывать. У фары нижняя часть плоская и внутрь.

Yurandex · « **Ответ #11 :** Апрель 19, 2018, 08:50:56 pm »

Обрати внимание на то что линзу буду сьавить не в птф, а отдельно. Просто закрытые линзы. Смотри выше

BeeL@N · « **Ответ #12 :** Апрель 23, 2018, 03:07:28 pm »

Цитата: Yurandex от Апрель 19, 2018, 08:50:56 pm

Обрати внимание на то что линзу буду сьавить не в птф, а отдельно. Просто закрытые линзы. Смотри выше

Отдельно? Это рядом с штатной ПТФ, или заместо штатной?

Yurandex · « **Ответ #13 :** Апрель 23, 2018, 03:26:11 pm »

За место штатной конечно.

Yurandex · « **Ответ #14 :** Май 03, 2018, 01:55:43 pm »

И так, установил линзы в отверстия для ПТФ.
По времени заняло долго.
Вероятно я медленный... За два захода вышло в сумме 15 часов!

Купил на али за 3100р пару линз с креплениями. Закрытые линзы 3 дюйма
https://ru.aliexpress.com/item/2x-Universal-HID-Bi-xenon-Fog-Lights-Projector-Lens-Driving-Lamps-Retrofit-For-Ford-Honda-CRV/32822221656.html?spm=a2g0s.9042311.0.0.USH4xp

Купил маски:
https://ru.aliexpress.com/item/3-inches-smax-projector-lens-shrouds-mask-lens-Tiguan-shroud-Mask-LHD-RHD-hid-headlight-projector/32855008724.html?spm=a2g0s.9042311.0.0.USH4xp

Купил диодные лампы двухцветные:
https://ru.aliexpress.com/item/YHKOMS-Car-Headlight-H4-LED-H7-LED-Bulb-3000K-6000K-H1-H3-H8-H11-9005-HB3/32830701333.html?spm=a2g0s.9042311.0.0.USH4xp

Сразу скажу, еще не до конца не дотестил. Но пока видно, что эти лампы в фокус этой линзы не попадают.. Поднастрою и попозже станет ясно стоило их брать или нет...

Маски налазят, но защелкивания там нет, так как все маски на открытые линзы сделаны. А тут пазов нету! Поэтому на клей тупо садим маски на линзу. Клей который клеит пластики.

И так: Снимаем бампер. Минут 15 он снимается и 10 ставится.
Вот ссылка. Как снять бампер: http://sequoia-club.ru/index.php?topic=330.0

Далее я нашел на земле, на даче херовины из котоых молотком сделал уголки.
Слева эти хреновины, а справа уже уголки готовые.
Можно просто купить уголки, пометить и просверлить в них дырки.

Берем эти уголки, примеряем к ушам линзы, сверлим, расширяем дырки, вкручиваем болты к этим ушам.

Потом примеряем это все! Правый угол в одну сторону с ухом смотрят, левый в другую, так входит плотно и болты для затягивания ушей к линзе находятся ровно на против дырок в пластике, чтобы вставлять шестигранник и регулировать высоту
